تُعدّ العوارض العرضية لرفوف البالتات من أصغر مكونات أنظمة رفوف البالتات في المستودعات، ومع ذلك، يُمكن أن يكون لها تأثير كبير على استقرار الحمولة، وتوافقها مع أسطح الرفوف، وسلامة المشغلين. غالبًا ما يتساءل مديرو المستودعات وفرق المشتريات وفنيو تركيب الرفوف عما إذا كانت العوارض العرضية ضرورية حقًا، وأي نوع منها يجب اختياره، وكيف تتفاعل مع أسطح الشبكة السلكية أو البالتات القياسية. إن فهم دور العوارض العرضية لرفوف البالتات - والسيناريوهات المحددة التي تكون فيها ضرورية - يُساعد على تجنب الأنظمة غير المُصممة بشكل كافٍ والتي تُعرّض البالتات لخطر السقوط، والأنظمة المُصممة بشكل مُبالغ فيه والتي تُهدر رأس المال. دليل ذو صلة حول التزيين شبكة سلكية يقدم المزيد من التفاصيل حول هذا الجزء من أعمال التخطيط.
تشرح هذه المقالة ماهية العوارض العرضية لرفوف الباليت، وتستعرض الأنواع الرئيسية المتاحة، وتصف وظائفها الأساسية، وتتناول متى تكون مطلوبة بالفعل في أنظمة رفوف الباليت في المستودعات.
ما هي العوارض العرضية لرفوف الباليت؟

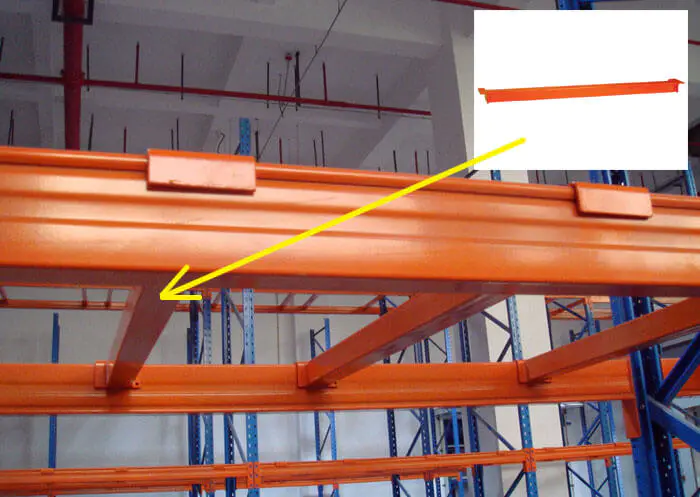

العارضة العرضية لرفوف الباليت هي عنصر أفقي حامل للأحمال يتم تركيبه بين العوارض الأمامية والخلفية لرفوف الباليت، ويمتد بشكل عمودي على العوارض لدعم الباليتات أو أرضيات الشبكة السلكية أو الأحمال غير القياسية التي لا يمكن أن تستقر بأمان على العارضتين وحدهما. تُعرف العوارض المتقاطعة أيضًا باسم دعامات المنصات، أو الدعامات المتقاطعة، أو قضبان الأمان، وذلك حسب المصطلحات الإقليمية والتصميم المحدد. لمزيد من المقارنة، انظر حاوية شبكية سلكية.
تُثبّت العوارض العرضية إما بمستوى السطح العلوي للعوارض (في حالة استخدام تكوينات العوارض المتدرجة) أو تكون غائرة قليلاً داخل قناة العارضة، وذلك حسب مادة السطح المستخدمة. وهي تُحوّل تصميم العارضة ثنائي الخطوط إلى شبكة مدعومة، موزعةً الحمل على نقاط تلامس إضافية. ولأن العوارض العرضية تعمل كجزء لا يتجزأ من نظام العوارض، فإنها عادةً ما تكون متوافقة مع أنواع محددة من العوارض. قطاعات عوارض رفوف البالتات ويجب أن تتناسب أبعادها مع عمق العوارض، والمسافة بين الأعمدة، ومتطلبات التحميل. وعادةً ما يتم توريد العوارض العرضية من قبل نفس الشركة المصنعة لنظام الرفوف الرئيسي لضمان التوافق الهيكلي.
الأنواع الرئيسية لقضبان رفوف البالتات
تُستخدم عدة تصاميم للعوارض المتقاطعة في أنظمة رفوف البالتات الحديثة. كل تصميم منها مصمم خصيصاً لمزيج محدد من مواد سطح الرف، وجودة البالتات، ونمط التحميل.
قضبان عرضية فولاذية أنبوبية. تُعدّ العوارض المتقاطعة ذات المقطع المجوف المستطيل أو المربع (RHS) التصميم الأكثر شيوعًا. فهي تتميز بنسبة عالية بين القوة والوزن، ومقاومة للانحناء تحت الأحمال المركزة، وتُستخدم على نطاق واسع لدعم أرضيات شبكية سلكية أو منصات نقالة غير قياسية. تختلف الأبعاد القياسية حسب عمق العارضة، حيث تُعدّ المقاطع 40 × 40 مم و50 × 50 مم نموذجية للأنظمة متوسطة التحمل. وترتبط هذه النقطة أيضًا بـ حاوية سلكية مقابل حاوية ملفوفة.
عوارض متقاطعة متدرجة. تتضمن العوارض المتدرجة حافةً صغيرةً أو نتوءًا على طول حافتها العلوية، مما يوفر سطحًا مستويًا للعوارض العرضية. يسمح هذا التصميم بأن يكون السطح العلوي للعوارض العرضية مستويًا مع سطح العارضة، مما يُعطي سطحًا أملسًا متصلًا. تُستخدم العوارض المتدرجة على نطاق واسع مع أرضيات شبكية سلكية أو ألواح خشبية لتوفير سطح تحميل مستوٍ.
قضبان دعم المنصات. قضبان دعم المنصات عبارة عن عوارض عرضية مفردة توضع أسفل دعامة المنصة مباشرةً. تُستخدم عادةً مع المنصات التالفة، أو المنصات غير المصنعة وفقًا لمعايير GMA، أو المنصات البلاستيكية التي لا تتوافق دعاماتها مع تباعد العوارض القياسي. يستخدم كل موضع منصة عادةً قضيبَي دعم، واحد لكل دعامة.
قضبان دعم سطح السفينة المصنوعة من شبكة سلكية. هذه عوارض عرضية مصممة خصيصًا كدعامات لألواح الشبك السلكي. توفر هذه العوارض الشبكة الأفقية التي يستند عليها سطح الشبك السلكي، وعادةً ما تُلحم أو تُثبت بمشابك في إطار السطح. يعتمد عدد عوارض الدعم لكل مستوى على قدرة تحمل سطح الشبك السلكي ونمط التحميل.
قنوات على شكل حرف C وقضبان عرضية هيكلية. في التطبيقات الشاقة، توفر العوارض الهيكلية على شكل حرف C أو U صلابة وقدرة تحمل أعلى. تُستخدم هذه العوارض في أنظمة رفوف التخزين الهيكلية، وقضبان رفوف التخزين ذات المدخل المباشر، أو في التطبيقات التي تتعرض لأحمال مركزة. تُعد هذه المقاطع الهيكلية شائعة الاستخدام في الحالات التي قد تنحرف فيها العوارض الأنبوبية القياسية بشكل مفرط.
الوظائف الرئيسية لقضبان رفوف التخزين
تؤدي العوارض المتقاطعة عدة وظائف متميزة داخل نظام رفوف البالتات.
دعامات تحميل للمنصات التالفة أو غير القياسية. توفر العوارض المتقاطعة نقاط اتصال إضافية تمنع المنصات غير المستقرة من الالتواء أو السقوط بين العوارض.
دعم سطح السفينة. تتطلب الأسطح الشبكية السلكية أو الخشب الرقائقي أو الألواح الفولاذية الصلبة عادةً دعامات عرضية لتوزيع الحمل ومنع انحراف السطح.
تحسين الامتثال لمعايير الحماية من الحرائق. تسمح الألواح الشبكية السلكية المدعومة بقضبان عرضية بوصول رشاشات المياه العلوية إلى المستويات السفلية من الرف - وهو شرط في العديد من قوانين الحريق الخاصة بالمستودعات وإرشادات الرابطة الوطنية للحماية من الحرائق.
حماية معززة ضد السقوط. تعمل العوارض العرضية على تقليل خطر سقوط المنصات أو الصناديق أو المنتجات السائبة بين العوارض، خاصة في عمليات الانتقاء حيث يقل استقرار الحمولة بمرور الوقت.
قدرة تحمل إضافية للعوارض. من خلال نقل الأحمال النقطية الموضعية عبر شبكة هيكلية أوسع، يمكن للقضبان المتقاطعة أن تسمح لنظام العوارض بتحمل أحمال أثقل أو أكثر تركيزًا ضمن القدرة المقدرة.
توافق العارضة مع أنظمة الرفوف المختلفة
لا تُعتبر العوارض العرضية مكونات عالمية. فلكل نظام رفوف شكل عارضة خاص به، ونمط توصيل، وتفاوت أبعاد، مما يعني أنه يجب مطابقة العوارض العرضية مع النظام المحدد الذي يتم تركيبها فيه.
أنظمة تخزين البضائع على منصات نقالة انتقائية. تُعد العوارض العرضية أكثر الملحقات شيوعًا في أنظمة أرفف البليت الانتقائيةتُستخدم عادةً مع أرضيات شبكية سلكية أو لدعم منصات نقالة غير قياسية. تتناسب المقاطع الأنبوبية القياسية مع معظم تكوينات العوارض الصندوقية والعوارض المتدرجة.
رفوف مخصصة للسيارات (للدخول والخروج بالسيارة). تستخدم هذه الأنظمة قضبان دعم المنصات بدلاً من العوارض المتقاطعة بالمعنى التقليدي، حيث تستقر المنصات على قضبان متصلة تمتد على طول ممر التخزين. وتقتصر العوارض المتقاطعة في أنظمة التخزين بالسيارات على التدعيم الهيكلي.
أنظمة الرفوف ذات الدفع الخلفي وتدفق المنصات. تعتمد هذه الأنظمة على قضبان مائلة أو عربات متداخلة، ولا تستخدم عوارض عرضية في المستوى الأفقي. ويظل التدعيم الهيكلي العرضي في المستوى الرأسي جزءًا من النظام.
رفوف ذات عمق مزدوج وممرات ضيقة للغاية (VNA). تتبع العوارض العرضية في هذه الأنظمة عادةً نفس مواصفات الرفوف الانتقائية ولكن يجب أن تأخذ في الاعتبار مدى وصول المنصات الأعمق وتقليل التسامح مع عدم محاذاة الحمولة.
يُعدّ التأكد من التوافق قبل الطلب أمرًا ضروريًا، إذ نادرًا ما تتوافق العوارض المصممة لقطاع عرضي من شركة مصنّعة مع نظام شركة مصنّعة أخرى دون تعديل. تتوفر إرشادات أوسع حول توافق المكونات في المصادر التي تغطي هذا الموضوع. مكونات رفوف تخزين البضائع.
هل تحتاج رفوف الباليتات حقاً إلى عوارض عرضية؟
يعتمد استخدام العوارض العرضية على حالة المنصة، ونوع الحمولة، ومادة سطح التحميل، ومتطلبات التشغيل. في بعض الحالات، تكون العوارض العرضية ضرورية، وفي حالات أخرى، تكون اختيارية تمامًا.
تعتبر العوارض الأفقية ضرورية عندما:
- يتم تركيب ألواح شبكية سلكية، أو ألواح خشبية، أو ألواح فولاذية صلبة (وهي بمثابة الهيكل الداعم الأساسي).
- يتم تخزين المنصات التالفة أو الملتوية أو غير القياسية (تمنع العوارض المتقاطعة سقوطها).
- تُستخدم منصات بلاستيكية ذات قيعان متصلة (فهي تفتقر إلى دعامات طولية تتماشى مع العوارض).
- يتم تخزين المنتجات السائبة أو البراميل أو اللفائف أو أشكال الأحمال غير العادية مباشرة على الرف
- تتطلب قوانين الحريق المحلية استخدام شبكة سلكية في الأرضيات لاختراق نظام رشاشات المياه.
- يتبع المستودع معيارًا عامًا للسلامة الداخلية لمنع سقوط المنصات
يُنصح باستخدام العوارض العرضية (ولكنها ليست إلزامية) عندما:
- تختلف جودة المنصات الخشبية بين الموردين، مما يجعل استقرار الحمولة غير متسق.
- تتعامل المنشأة مع بضائع عالية القيمة حيث يتسبب سقوط منصة نقالة واحدة في خسارة غير متناسبة
- تؤدي عمليات الانتقاء إلى تعريض الرفوف لمنصات نقالة مستنفدة جزئيًا قد تتحرك
- توصي شركات التأمين أو الجهات التنظيمية بتعزيز الحماية من السقوط
لا يُشترط وجود عوارض عرضية عادةً في الحالات التالية:
- يتم تخزين منصات التحميل القياسية من نوع GMA أو Euro في حالة جيدة بشكل متسق
- تتراصف عوارض المنصة بشكل مستقيم مع العوارض الأمامية والخلفية
- لا تُستخدم أي مواد لتغطية الأرضيات، وتستقر المنصات الخشبية السليمة فقط مباشرة على العوارض.
- يتم فحص الرف بانتظام، ويتم إخراج المنصات التالفة من الخدمة.
في معظم المستودعات الحديثة التي تستخدم منصات نقالة قياسية وأرضيات شبكية سلكية، تُعتبر العوارض المتقاطعة مكونًا أساسيًا وليست إضافة اختيارية. (الإرشادات المنشورة من قبل...) معهد مصنعي الرفوف (RMI) كجزء من معيار ANSI MH16.1، يتناول تصميم العوارض وعناصر الدعم، ومراجع السلامة في مكان العمل من OSHA تغطية مناولة المنصات وسلامة الرفوف.
مقارنة بين الألواح المتقاطعة والألواح الشبكية السلكية والألواح الصلبة
تُناقش العوارض العرضية بشكل متكرر إلى جانب خيارات أخرى للأرضيات الخشبية، لأنها قد تحل محل الأرضية الخشبية الكاملة أو تُكملها. وتُعالج هذه الطرق الثلاث مشاكل مختلفة.
| النهج | الوظيفة | الأنسب ل | توافق نظام رشاشات إطفاء الحريق |
|---|---|---|---|
| قضبان عرضية فقط | دعامات نقطية للمنصات | منصات نقالة قياسية بها مشاكل طفيفة | |
| عوارض عرضية + أرضية شبكية سلكية | سطح متصل مزود بتدفق هواء | اختيار الصناديق، وحدات تخزين متنوعة، قانون الحريق | متوافقة تماما |
| عوارض متقاطعة + ألواح أرضية صلبة | سطح سطح السفينة المغلق | منتج سائب، أجزاء صغيرة، غرف نظيفة | ممنوع (يمنع رشاشات المياه) |
تتوفر إرشادات مفصلة حول اختيار تصميم سطح السفينة المناسب في الموارد التي تغطي دور أرضيات الشبكة السلكية في أنظمة رفوف البالتات، والتي تتناول تدفق الهواء، والحماية من الحرائق، وتصنيفات أحمال السطح بمزيد من العمق.
كيفية اختيار العوارض العرضية لرفوف الباليت
يوضح الإطار التالي عملية التقييم المستخدمة عادةً عند تحديد العوارض العرضية لتركيب رفوف البالتات الجديدة أو القائمة.
الخطوة 1: تحديد نوع وحالة المنصة.
تأكد من نوع المنصات الخشبية، سواء كانت من نوع GMA أو Euro أو Block أو بلاستيكية أو غير قياسية. عادةً ما تتطلب المنصات التالفة أو البلاستيكية قضبانًا عرضية.
الخطوة الثانية: تحديد مادة سطح السفينة.
حدد نوع الأرضية المستخدمة، سواء كانت من شبك سلكي، أو خشب رقائقي، أو ألواح فولاذية، أو عوارض مكشوفة. تحدد مادة الأرضية عدد العوارض العرضية، والمسافة بينها، وشكلها.
الخطوة 3: حساب الحمل لكل مستوى.
قم بتحديد أحمال موزعة بشكل منتظم وأحمال مركزة لضمان تصنيف العوارض بشكل مناسب.
الخطوة الرابعة: مطابقة العارضة المتقاطعة مع شكل العارضة الرئيسية.
تأكد من أن طول العارضة العرضية وعمق المقطع الجانبي ونمط اتصال النهاية متوافقة مع العوارض الموجودة - بما في ذلك تكوينات العوارض المتدرجة إذا كانت هناك حاجة إلى سطح سطح مستوٍ.
الخطوة 5: التحقق من متطلبات الحماية من الحرائق.
تأكد من أن تركيبة العارضة والسطح تسمح باختراق الرشاشات داخل الرف أو فوقها وفقًا لما هو مطلوب بموجب القوانين المحلية وإرشادات الرابطة الوطنية للحماية من الحرائق.
الخطوة 6: التأكد من الامتثال لمعايير تصميم الرفوف.
يجب أن تتوافق العوارض العرضية مع المواصفات الهندسية للشركة المصنعة للرفوف والمعايير الإقليمية المعمول بها والمنشورة من قبل منظمات مثل معهد مناولة المواد (MHI) وRMI.
الوجبات السريعة الرئيسية
- العوارض العرضية لرفوف الباليت هي عناصر دعم أفقية تمتد بين العوارض الأمامية والخلفية لدعم الباليتات أو الأرضيات أو الأحمال غير القياسية.
- تشمل الأنواع الشائعة العوارض الأنبوبية العرضية، وعوارض الدرج، وقضبان دعم المنصات، ودعامات سطح الشبكة السلكية، والعوارض الهيكلية على شكل حرف C.
- تعتبر العوارض المتقاطعة ضرورية عند استخدام الأرضيات الخشبية، أو عندما تكون المنصات الخشبية تالفة أو غير قياسية، أو عندما تتطلب قوانين الحريق استخدام أرضيات شبكية سلكية.
- تعتبر العوارض العرضية اختيارية بشكل عام عند تخزين المنصات القياسية غير التالفة مباشرة على عوارض مصنفة بشكل صحيح.
- يجب أن يتوافق اختيار العارضة العرضية مع شكل العارضة ومتطلبات الحمل ومعايير الحماية من الحرائق لضمان الامتثال الهيكلي.
الأسئلة الشائعة حول قضبان الرفوف العرضية
1. ما الغرض من العوارض العرضية لرفوف الباليت؟
توفر العوارض المتقاطعة دعماً إضافياً لتحمل الأحمال بين العوارض الأمامية والخلفية لمستوى رفوف البالتات. وهي تدعم مواد التغطية، وتثبت البالتات التالفة أو غير القياسية، وتقلل من خطر سقوط البالتات أو المنتجات من خلال الرف.
2. هل هناك حاجة إلى عوارض عرضية لأرضيات الشبك السلكي؟
نعم. تتطلب أرضيات الشبكة السلكية عادةً دعامات عرضية لتوزيع الحمل على نظام العوارض ومنع الانحراف. يعتمد عدد الدعامات العرضية على قدرة تحمل الأرضية ووزن المنصة.
3. هل يمكن تخزين منصات GMA القياسية بدون عوارض عرضية؟
يمكن تخزين منصات التحميل القياسية من نوع GMA، بحالة جيدة، مباشرةً على عوارض ذات قدرة تحمل مناسبة دون الحاجة إلى عوارض عرضية، شريطة أن تكون العوارض الطولية محاذية تمامًا للعوارض الأمامية والخلفية. ولا تزال العديد من المنشآت تقوم بتركيب عوارض عرضية كإجراء وقائي إضافي بغض النظر عن توحيد معايير منصات التحميل.
4. ما الفرق بين عارضة الدرجة وعارضة العرض؟
العارضة المتدرجة هي عارضة أفقية ذات حافة صغيرة على طول حافتها العلوية. أما العوارض العرضية فهي عناصر منفصلة تمتد بشكل عمودي على العوارض. غالبًا ما تُستخدم العوارض المتدرجة والعوارض العرضية معًا، حيث توفر العارضة المتدرجة سطحًا داعمًا للعارضة العرضية، مما ينتج عنه سطح مستوٍ متصل.
5. هل تتطلب المنصات البلاستيكية قضبانًا عرضية؟
تحتوي معظم المنصات البلاستيكية على أسطح سفلية متصلة لا تتوافق مع تباعد العوارض كما هو الحال في دعامات GMA. يُنصح عادةً باستخدام قضبان عرضية أو قضبان دعم للمنصات البلاستيكية لمنع عدم استقرار الحمولة.
6. كم عدد العوارض العرضية المطلوبة لكل موضع على المنصة؟
تتمثل الممارسة المعتادة في استخدام عارضتين عرضيتين لكل موضع منصة نقالة - واحدة أسفل كل دعامة أو أسفل كل جانب من جوانب الحمولة. قد تتطلب تركيبات أسطح الشبكة السلكية ثلاث عارضات عرضية أو أكثر لكل مستوى حسب حجم السطح وقدرة التحميل.
7. هل يمكن تعديل العوارض العرضية لرفوف الباليت؟
يمكن إعادة وضع معظم العوارض العرضية داخل قناة العارضة لتناسب عروض المنصات المختلفة أو تصميمات الرفوف. ومع ذلك، يجب أن تظل متوافقة مع شكل العارضة ومواصفات الشركة المصنعة للرفوف.
8. هل تزيد العوارض المتقاطعة من قدرة تحمل رفوف البالتات؟
لا تزيد العوارض المتقاطعة من القدرة المقدرة لنظام الكمرات نفسه. ومع ذلك، فهي توزع الأحمال المركزة على شبكة هيكلية أوسع، مما يسمح باستخدام أكثر استقرارًا للقدرة المقدرة، خاصة في حالة الأحمال غير المتساوية أو المركزة.
خاتمة
تُعدّ العوارض العرضية لرفوف الباليت مكونات صغيرة ذات تأثير بالغ على سلامة الرفوف، وتوافقها مع الأسطح، وموثوقيتها التشغيلية على المدى الطويل. وتعتمد ضرورة وجودها على نوع الباليت، ومادة السطح، وقوانين السلامة من الحرائق، ومعايير السلامة الداخلية. وبينما تُعتبر اختيارية في المستودعات التي تستخدم باليتات موحدة تمامًا، فإنها تُصبح إلزامية فعليًا عند استخدام أسطح شبكية سلكية أو أحمال غير قياسية. ويُعدّ اختيار الشكل والمواصفات المناسبة للعوارض العرضية أثناء تصميم النظام أقل تكلفة بكثير من تركيبها لاحقًا بعد حادث سقوط أو فحص حريق.
عادةً ما يقوم مشغلو المستودعات بشراء العوارض العرضية مع نظام العوارض الرئيسية والأعمدة الرأسية لضمان التوافق الهيكلي، ولذلك فإن معظم قرارات الشراء تجمع بين العوارض العرضية والعوارض والأرضيات ضمن مواصفات واحدة. تُعدّ شركة Mracking إحدى الشركات الصينية المصنّعة لأنظمة رفوف البالتات وملحقاتها المتوافقة، بما في ذلك العوارض العرضية الأنبوبية، وتكوينات العوارض المتدرجة، وقضبان دعم البالتات، ودعامات الأرضيات الشبكية المصممة لتتوافق مع مقاطع العوارض المقابلة في تكوينات رفوف البالتات القياسية، ورفوف الدخول المباشر، ورفوف الهيكلية.
